医疗行业云录播系统解决方案

2014-5-22 14:49:38      点击:

·  需求背景
·  方案图
·  系统组成
·  系统简介


需求背景

如何利用网络的普及,将信息更快、更广、更高、更全传播出去。医疗云录播系统基于IP网络实现手术室、诊断室、检查室、治疗室和示教观摩端(示教教室、学术报告厅等)之间全面的信息沟通和交流。实现了对手术现场多镜头、治疗室、各种医疗设备等信号;实时同步录制,多画面场景同步网络直播和保存。系统管理人员在管理控制中心对系统进行远程管理和控制,专家也可在此进行示教及观摩讲解。


方案图

医疗云录播/直播解决方案(图 1)


手术互动示教方案图


系统组成

 系统划分3部分:

1.信号源:信号源可以是多种,系统使用的信号可以使用HDMI、SDI、AV、VGA、3D等各种仪器设备出来的信号。


2.编转码:采集信号进行录制、直播、转码、分发。

A: 澳视德高清MVC- 3D编码器,3D影像信号编码及网络传输的专用硬件设备,使用了MVC编码标准,采用嵌入式操作系统,傻瓜式操作触摸界面,配合3D医疗设备特有接口,方便,准确,高效保存和直播实时的现场画面。

B:澳视德软件切换台字幕系统,可对信号需要进行多画面信号切换、特效、字幕等处理,进行现场导播处理。系统可以输出ip流和保存文件。

C:澳视德医疗云高清录播系统,可对现场多屏同步录制、实时直播、后期点播,实现多屏同步,多角度,多方位全面展示。

D:高清视频编码器,包括E3、E5、E7云等系列产品。产品主要将我们的各种单个信号或文件等采集编码成视频直播流(同时可以录制)。可以通过分发平台直播给各种客户终端。可以根据终端的需求,如电脑、手机等,使用的视频分辨率,码流都是不同,我们编码器可以同时编码出不同格式,不同的码流,以适应各自环境需要。

E:对于各种终端,数量众多并发,需要使用流转发服务器,我们新开发流媒体云转发系统,能同时支持万人在线访问。


3.终端:电脑,手机,电视,pad等各种终端,访问对应的视频。


系统简介

3D高清影像工作站

 OSDE E5 - 3D高清影像工作站是广州澳视德公司自主研发的用于高清医学3D影像信号编码及网络传输的专用硬件设备,使用了MVC编码标准,在采用嵌入式操作系统下,具备稳定可靠、高清晰度、低码率、低延时等特点。支持多种3D设备信号源,一体化设计,便捷的触控屏,前置USB及SD卡接口,傻瓜式操作简单方便,应用于3D手术直播、手术3D的录制、远程医疗、手术资料存档和教学等。


特点:

l 硬件编码软件解决方案

l 一体化设计,便捷的触控屏,直接点击操作开始、停止等。

l FULL HD 3D MVC编码

l 支持 左右/上下,隔行信号源

l 可输出左右/上下拼接信号

l 支持AAC MPEG-4高级音频质编码格式

l 支持3D电视、裸眼3D手机以及具备3D显卡的PC终端,支持3D裸眼电视以及裸眼户外屏幕

l 支持 可变码率(VBR)及固定码率(CBR)、

l 支持HD-SDI、SDI、HDMI信号源输入

l 支持回放,截图,

l 开机自动编码,自动化模式操作,无需人工处理

l 具备反交错功能,无锯齿现象

l 可存储至少200小时的3D手术录像

l 与VOD系统整合,可单机实现直播点播业务

l 触控屏控制可直接回放3D视频至腔镜主机所配的3D显示器,无需调整显示器,3D/2D显示模式直接切换

l 录制文件支持TS、MP4多种格式,作为VOD点播之用

编码器前置触摸屏操作界面(图2)

多屏医疗手术录播系统

澳视德OSDE录播系统针对现今医疗云信息化建设任务的需求,通过采用一流的视频信号采集编码技术,以及先进的控制切换技术自动实时将会场的高清/标清视频、音频、手写板书、计算机 VGA 屏幕同步采集并编码,自动生成单画面电影模式或多画面的网络视频点播文件,同步进行网络直播和录播,全真再现医疗云的全过程。

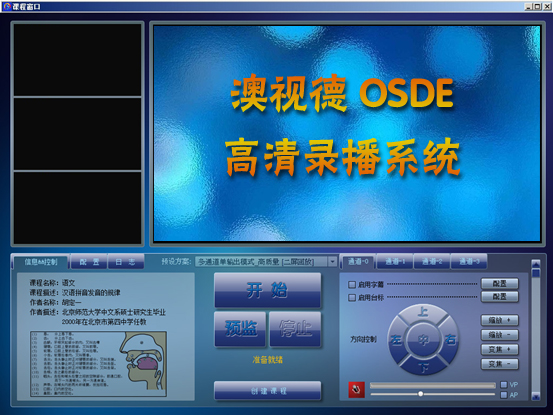

高清医疗云录播操作界面(3)

功能特点

1. 同步采集图像、声音及电脑屏幕

高清医疗云录制系统实时同步采集手术现场画面、声音以及医疗设备影像画面等多个实时信号,实时压缩保存,手术结束后,视频马上自动合成出来。

2. 视频文字字幕、台标

高清医疗云录制系统可在视频上叠加字幕和台标,使录制完成的视频更具个性化。

3. 个性化视频图标文件

不同的医疗云,不同的视频可个性化要求生成易于识别的视频图标,便于点播和直播视频时,一目了然。

4. 支持多码流视频

在高清医疗云录制系统的采集模板中设置好多个相应的视频比特率等参数,录制完的视频可以是多码流,可供直播、点播时使用,保证了在多种网络环境下都能流畅的学习视频。

5. 动态屏幕捕获

高清医疗云录制系统能够完全录制医疗设备显示器屏幕内容,OSDE高清录播软件在录制屏幕内容时,具有三个功能特点:第一,占用CPU资源较少,不影响其他程序的运行。第二,程序算法压缩率高,录制完的视频占用磁盘空间较小。第三,捕获屏幕动态,图像清晰流畅,最高捕获帧率可以达到60帧每秒。

6. 丰富的视频样式模板

高清医疗云录制系统提供了丰富的视频样式模板,可以根据自己的喜好,选择视频的外观样式模板。

7. 视频资源管理

高清医疗云录制系统提供了一个视频上传工具OSDE-LB_rm.exe,利用这个工具,能够很轻松的将视频上传到Web平台服务器上,提供点播视频。还可以自动上传,即视频录制完毕,自动上传到服务器。

8. 基于Web协议服务的视频点播

把录制好的视频发布到服务器上后,即可点播,无需安装其他客户端软件。

9. 视频剪切

用OSDE-LB_editor不仅可以对录制完的视频进行任意的剪切,删除无用的部分视频内容,而且对视频与VGA能够同步剪切。

10. 视频国际标准格式化

可以生成多种屏幕格式,包括FLVASF、 SWFMP4等,可以适应于多种编辑软件进行编辑。可以适应于多种编辑软件进行编辑。

11. 视频合并

用OSDE高清录播不仅可以对现场录制完的视频进行任意的合并,而且可以保证合并后的视频视频与医疗设备信号能够同步操作。
